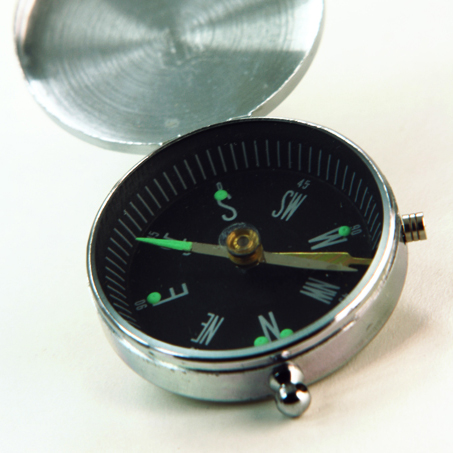

BoussoleLa boussole est un instrument utilisé pour détecter le nord magnétique. En effet, la Terre est entourée d’un champs magnétique créé par la rotation du noyau de la Terre.

A l’époque où les Hommes ne connaissaient pas l’électronique, ils utilisaient des boussoles pour s’orienter et retrouver leur route. Les premiers à avoir utilisé une boussole étaient les Chinois, aux environ de l’an 1000.

Une boussole est un petit appareil constitué généralement d’eau et d’une aiguille qui flotte dessus. L’aiguille va automatique s’orienter vers le Nord, attirée par le magnétisme naturel de la Terre.

Avec quelques babioles, nous allons construire une boussole, qui fonctionne !

C’est parti.

Le matériel nécessaire

Il te faut :

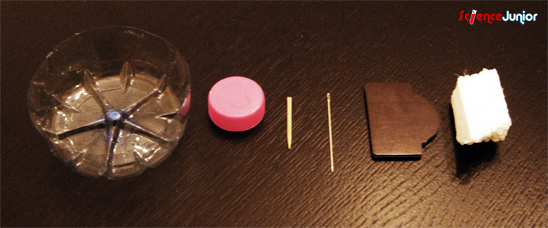

Matériel nécessaire pour construire une boussole

Matériel nécessaire pour construire une boussole

  • Le fond d’une bouteille d’eau en plastique
  • Un bouchon de bouteille d’eau
  • Un cure-dent coupé en deux
  • Une aiguille à coudre
  • Un aimant
  • U morceau de polystyrène (ou un bouchon de liège)
  • Du scotch

On passe à l’action

  1. Pose la pointe (uniquement la pointe!) d’une aiguille à coudre sur un aimant pour la magnétiser et prépare le reste en attendant.
  2. A l’aide d’un adulte, perce un petit trou au milieu du bouchon en plastique d’une bouteille d’eau.
  3. Fixe le bouchon au milieu du fond de la bouteille en plastique à l’aide d’un peu de scotch.
  4. Fixer le bouchon sur le fond de la bouteille

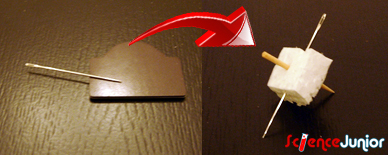

  5. Découpe un petit cube dans le polystyrène et traverse-le avec le cure-dent. Dans l’autre sens, traverse-le avec l’aiguille.
  6. Aiguille et cure-dent

  7. Dépose la pointe du cure dent dans le trou du bouchon.
  8. Rempli d’eau lentement. Il faut que le polystyrène flotte, mais le cure dent ne doit pas sortir du trou du bouchon.

L’aiguille va se mettre à tourner doucement, jusqu’à s’arrêter. La pointe t’indique le nord! Tu viens de fabriquer une boussole.

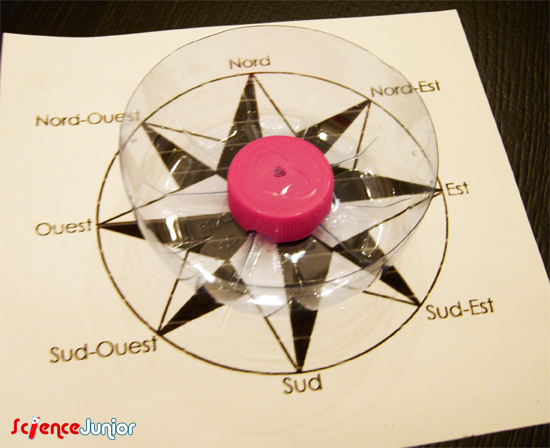

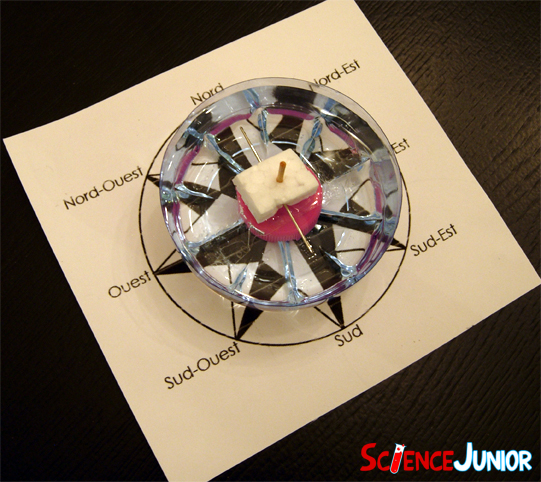

Boussole terminée

Pour aller plus loin, tu peux t’amuser à dessiner une rose des vents (comme sur la photo – voir la suite de cette page) et à la coller sous ta boussole pour voir non seulement le nord mais aussi tous les autres points cardinaux.

Une fois que ton aiguille arrête de tourner, fais pivoter doucement la rose des vents jusqu’à ce que la pointe de l’aiguille soit sur le Nord. Tu peux maintenant voir avec exactitude dans quelle direction se trouvent l’Est, le Sud et tous les autres points cardinaux.

Aller plus loin avec une rose des vents

C’est une sorte d’étoile qui indique les 4 points cardinaux (Nord, Sud, Est, Ouest).

Nous allons dessiner une rose des vents à 8 branches, c’est à dire qu’elle indique :
Nord, Sud, Est, Ouest, mais aussi Nord-ouest, Nord-est, Sud-est, Sud-Ouest.

Si tu as la flemme de la dessiner, va à la fin de cette page, enregistre celle que j’ai dessiné et imprime-la :) .

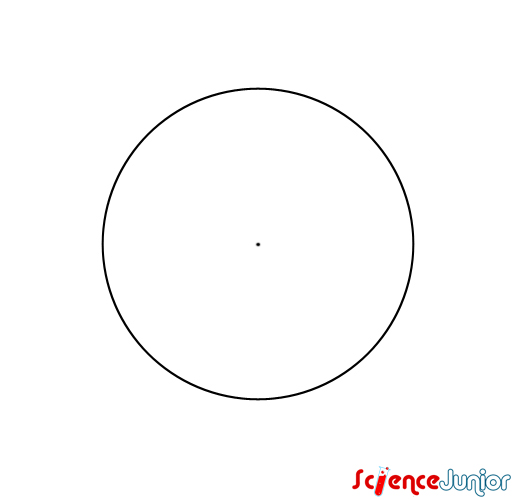

A l’aide d’un compas, trace un cercle dont le diamètre fait 2cm de plus que celui de ta boussole.
Dessiner une rose des vents - 001

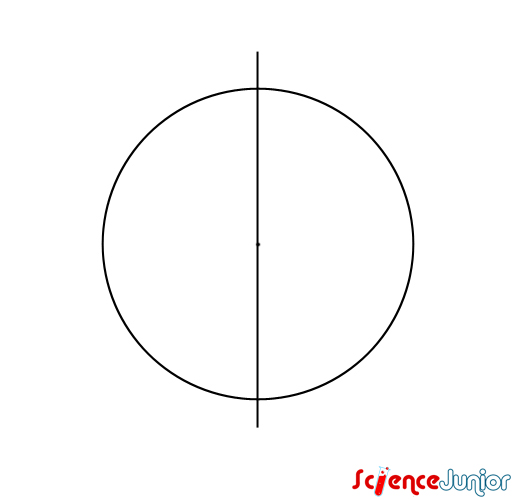

Trace un diamètre. C’est un trait qui passe par le centre du cercle.

Dessiner une rose des vents - 002

Agrandis un peu l’écart de ton compas, place la pointe sur une intersection du cercle et du diamètre et trace deux arcs de cercle.

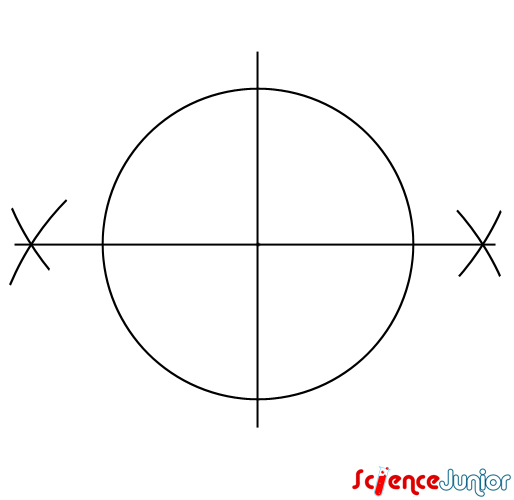

Fais-en de même depuis l’autre intersection. Relie les croisements des arcs de cercle pour former le deuxième diamètre.
Dessiner une rose des vents - 003
Dessiner une rose des vents - 004

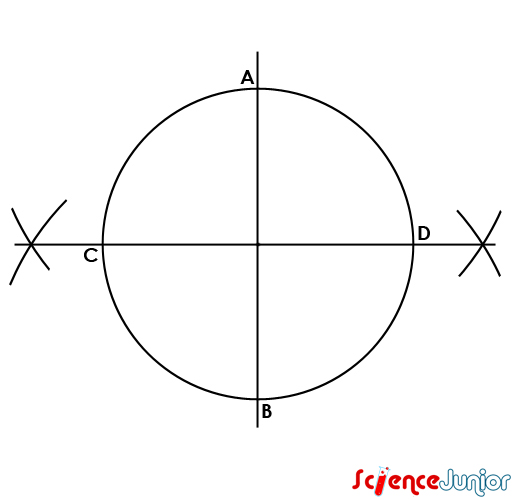

Nomme les points A, B, C et D.

Dessiner une rose des vents - 005

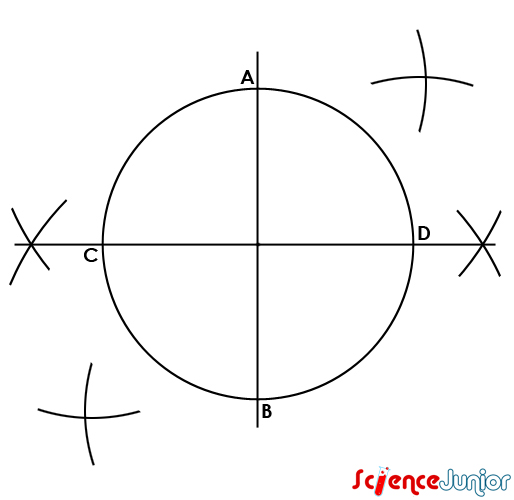

Place ton compas sur A et fais un arc de cercle. Même chose en te plaçant sur B, puis C, puis D.
Dessiner une rose des vents - 006

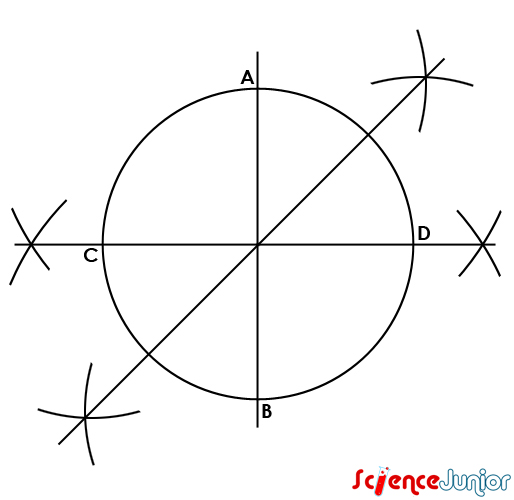

Relie les intersections des arcs de cercle de façon à tracer encore deux diamètres.

Dessiner une rose des vents - 007

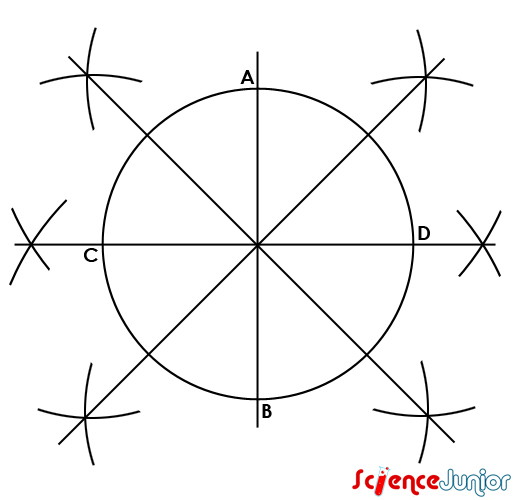

Dessiner une rose des vents - 008

Nomme les intersection avec le cercle e, f, g et h.

Dessiner une rose des vents - 009

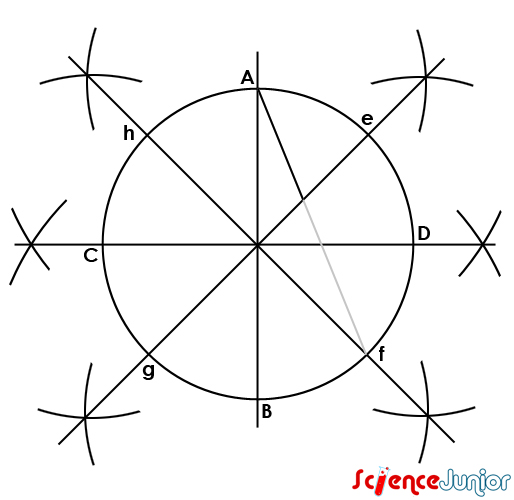

Relie A à f en t’arrêtant au premier trait.

Dessiner une rose des vents - 010

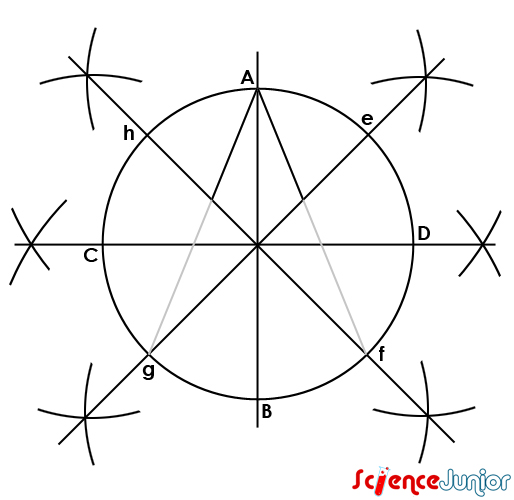

Fais en de même en reliant A à g, B à h, B à e, C à e, C à f, D à h, D à g.

Dessiner une rose des vents - 011

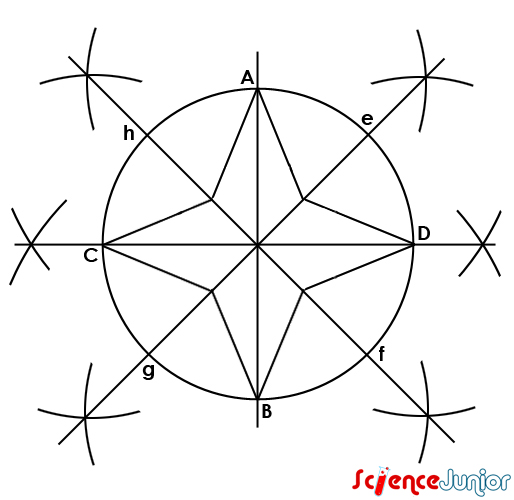

Dessiner une rose des vents - 012

Fais encore la même chose en reliant e à B, e à C, f à A, f à C, g à A, g à D, h à B, h à D.

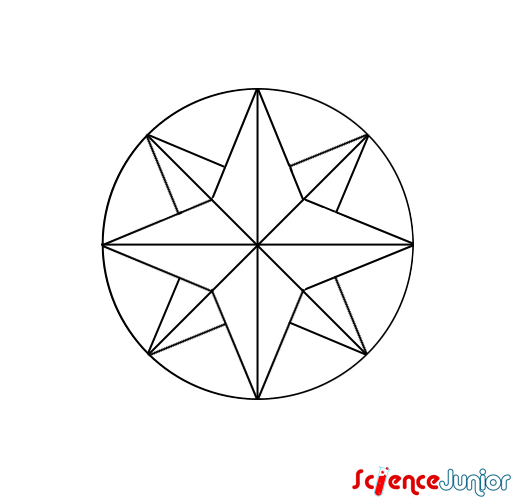

Tu obtiens la figure suivante.

Dessiner une rose des vents - 013

Il ne te reste plus qu’à mettre un peu de couleur et à indiquer les points cardinaux.

Dessiner une rose des vents - 014

Si tu as la flemme de dessiner toi-même la Rose des vents, clique sur l’image ci-dessus, enregistre-là et imprime-la :).
